3D测量测头

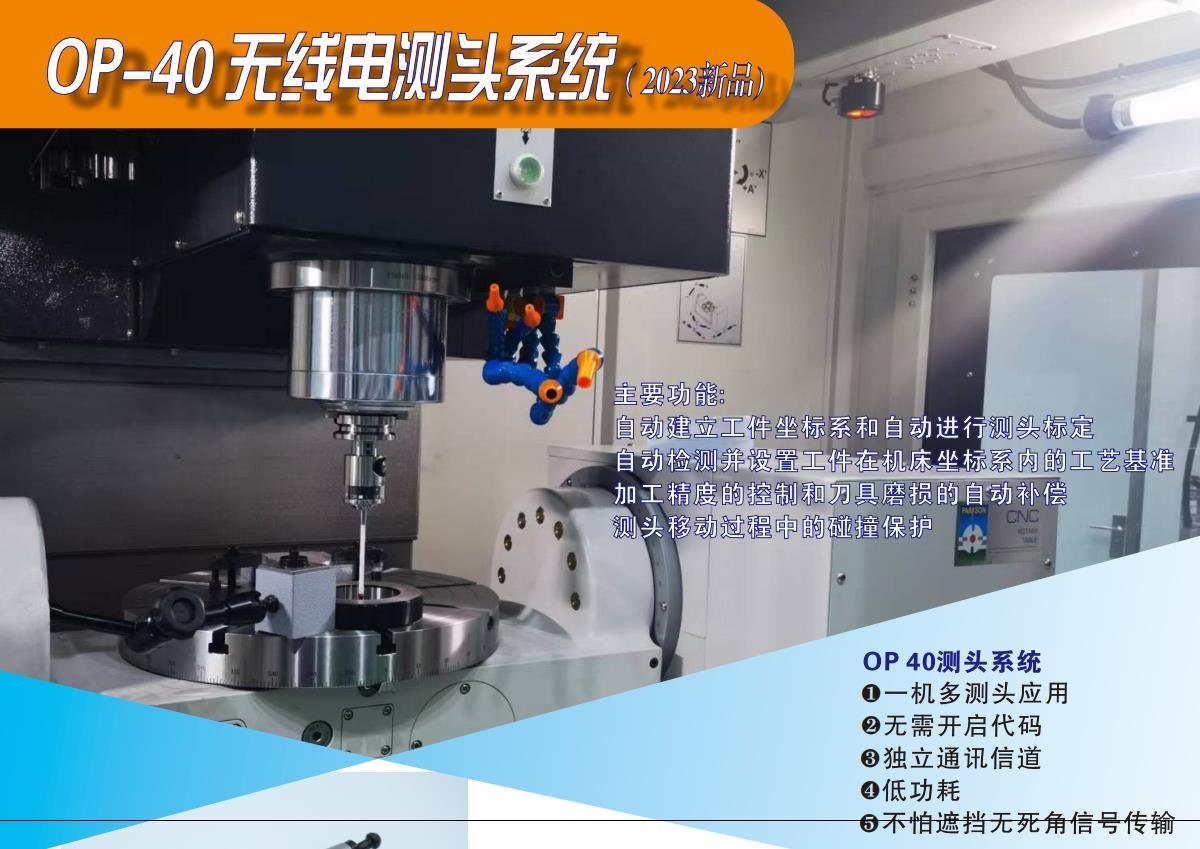

OP-40无线电测头系统（2023年新品）
主要功能：
主要功能：
自动建立工件坐标系和自动进行测头标定
自动检测并设置工件在机床坐标系内的工艺基准加工精度的控制和万具磨损的自动补偿
测头移动过程中的碰撞保护
OP40测头系统
➊-机多测头应用
❷无需开启代码
❸独立通讯信道
❹低功耗
❺不怕遮挡无死角信号传输

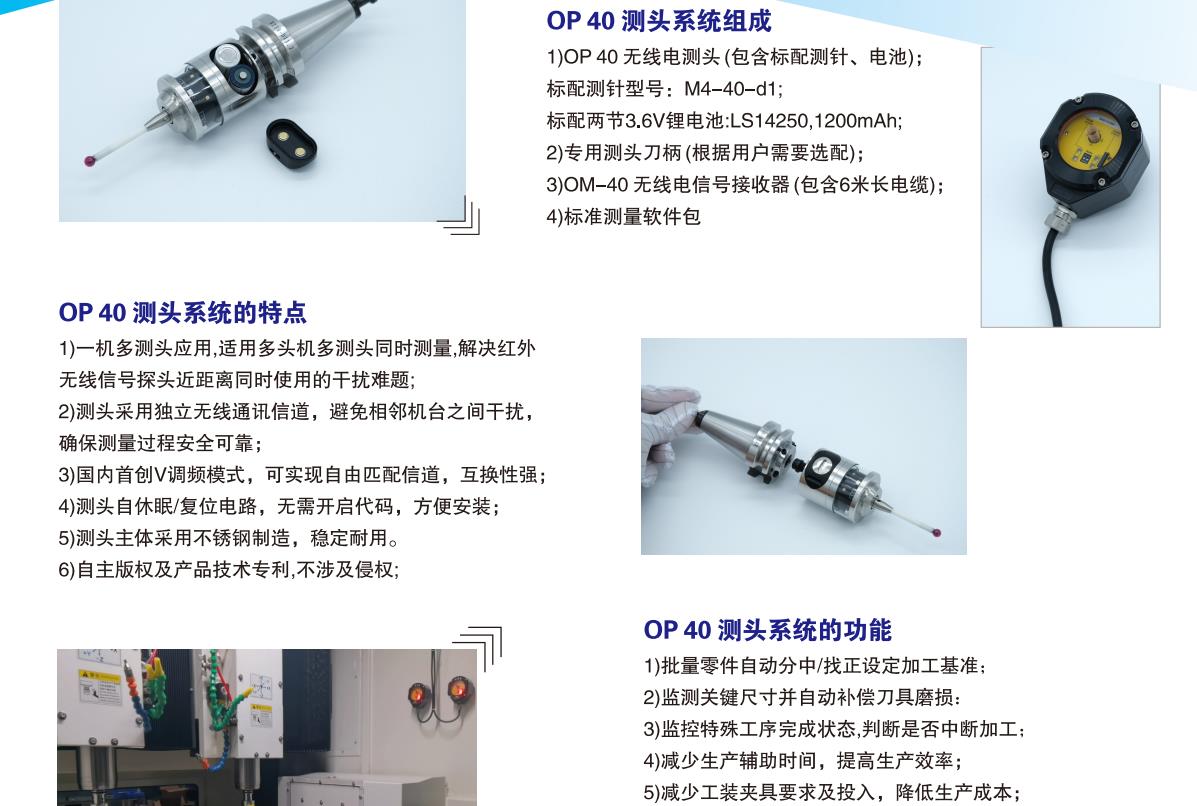

OP 40测头系统组成
1)OP 40无线电测头(包含标配测针、电池);
标配测针型号:M4 40-d1;
标配两节3.6V锂电池:LS14250,1200mAh;
2)专用测头刀柄(根据用户需要选配);
3)OM--40无线电信号接收器(包含6米长电缆);
4)标准测量软件包
OP40测头系统的特点
1)一机多测头应用，适用多头机多测头同时测量,解决红外无线信号探头近距离同时使用的干扰难题;
2)测头采用独立无线通讯信道，避免相邻机台之间干扰，确保测量过程安全可靠;
3)国内首创V调频模式，可实现自由匹配信道，互换性强;4)测头自休眠/复位电路，无需开启代码，方便安装;
5)测头主体采用不锈钢制造，稳定耐用。
6)自主版权及产品技术专利，不涉及侵权;
OP 40测头系统的功能
1)批量零件自动分中/找正设定加工基准;2)监测关键尺寸并自动补偿刀具磨损:
3)监控特殊工序完成状态，判断是否中断加工;4)减少生产辅助时间，提高生产效率;
5)减少工装夹具要求及投入，降低生产成本;6)用于生产序前、序中、序后的质量控制;7)配合自动化，增强无人生产的可靠性;8)用于铣床、车床、磨床等数控设备。

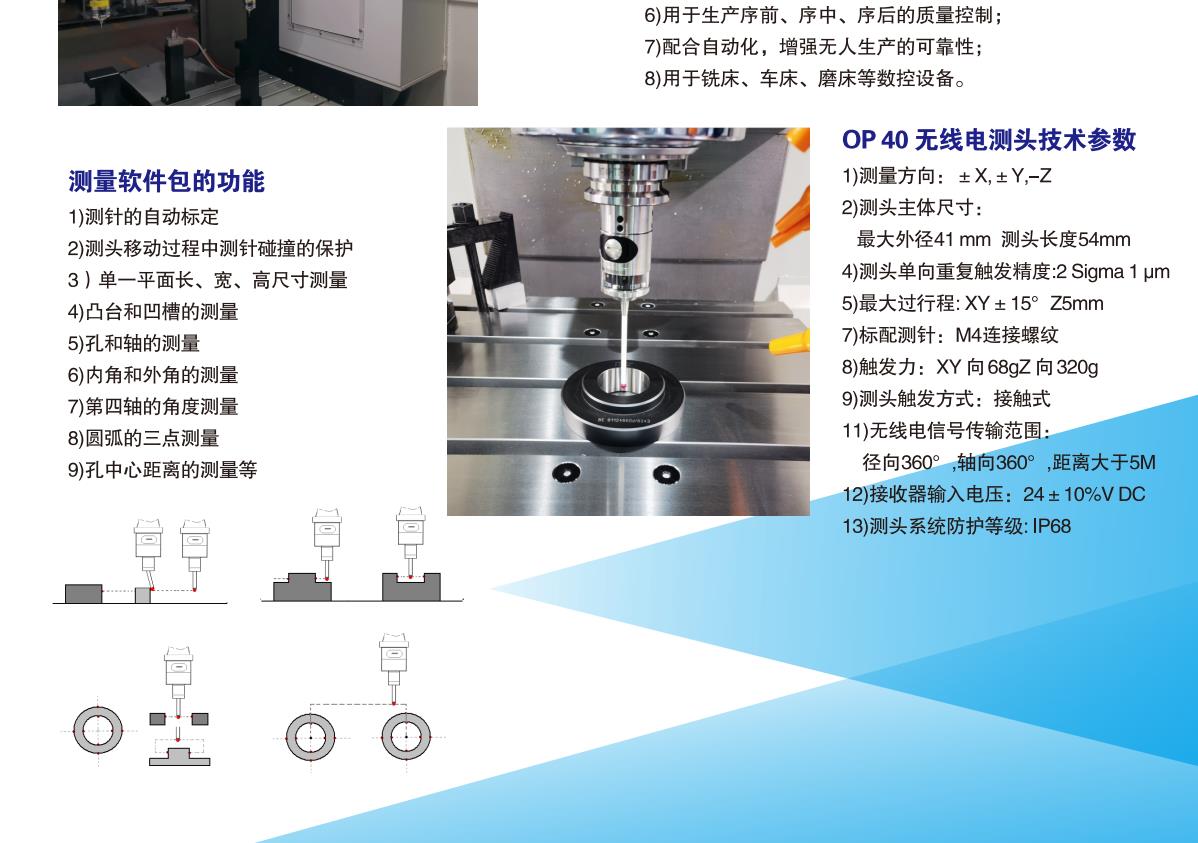

OP 40无线电测头技术参数
测量软件包的功能
1)测量方向:+X,+Y,-Z
1)测针的自动标定
2)测头主体尺寸:
2)测头移动过程中测针碰撞的保护
最大外径41 mm测头长度54mm
3)单-平面长、宽、高尺寸测量
4)测头单向重复触发精度:2 Sigma 1μm
4)凸台和凹槽的测量
5)最大过行程:XY土+15°Z5mm
5)孔和轴的测量
7)标配测针:M4连接螺纹
8)触发力:XY向68gZ向320g
6)内角和外角的测量
9)测头触发方式:接触式
7)第四轴的角度测量
8)圆弧的三点测量
11)无线电信号传输范围:
9)孔中心距离的测量等
径向360°,轴向360°,距离大于5M12)接收器输入电压:24土10%VDC13)测头系统防护等级:IP68
