HOP25-Plus 有线测头规格书

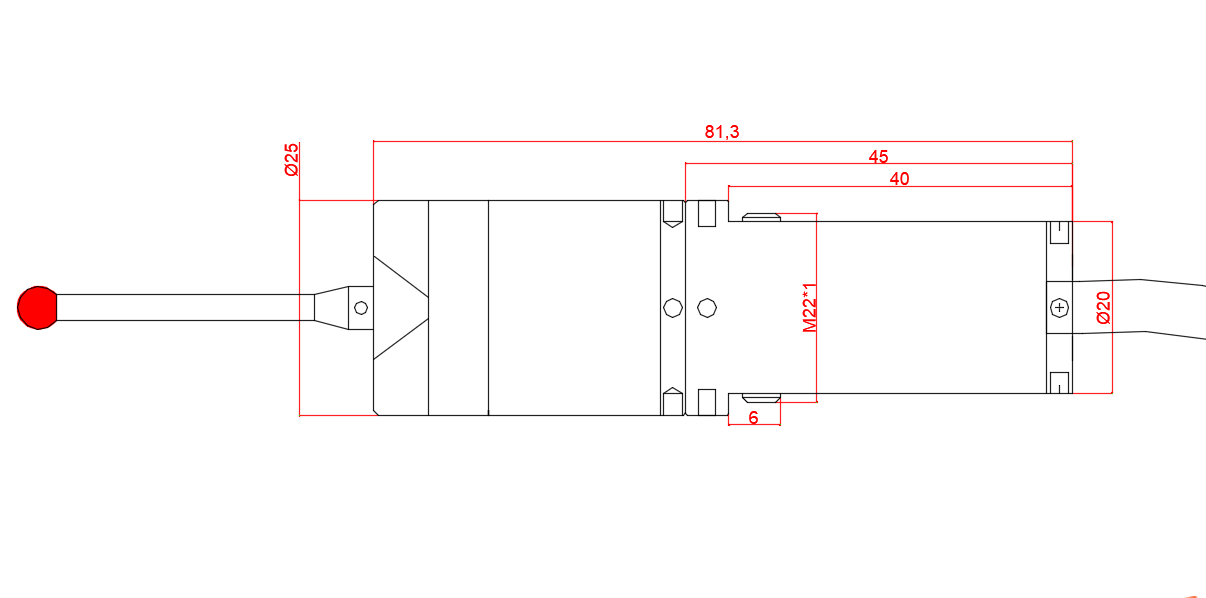

产品外形尺寸图：
技术参数:
型号规格 | HOP25-Plus |
单向重复性 | 1µm |
推荐触测速度 | 30mm/min-120mm/min |
触发方向 | ±X、±Y、Z |
最大过行程 | 5mm |
电源 | 24V |
防护等级 | IP67 |
温度范围 | -40℃-80℃ |
材质 | SUS303 |
安装柄部螺纹规格 | M22*1 |
接线定义如下：
红色绿色：24V+ 电源
黑色：0V- 电源
黄色：信号
黄相间绿色是地线
注意事项:
确认机床SKIP信号
IO电压状态
为保证测头精度,安装使用时轻拿轻放
安装时请按照电路图正确安装
测头防油防水,但应避免切屑油液直接对着测头
高压
喷洒
使用环境恶劣时,为保证测量精度,请经常用酒精擦拭测针红宝石
